Спіральна труба великого діаметра

Спіральні труби великого діаметру Shunchen виготовляються в суворій відповідності до внутрішніх і міжнародних стандартів, таких як GB/T9711 і API 5L, із комплексною перевіркою якості та технічною підтримкою для забезпечення стабільної та надійної роботи.

Протягом багатьох років Shunchen завоювала довіру численних інженерних клієнтів завдяки незмінній якості продукції, гнучкому налаштуванню специфікацій і ефективній системі логістики. Незалежно від того, чи хочете ви придбати спіральні труби великого діаметру, дізнатись про ціни на спіральні зварні труби чи знайти надійного постачальника сталевих труб чи виробника інженерних труб, Shunchen надає комплексні послуги від вибору продукту та виробництва на замовлення до доставки, допомагаючи вашим проектам працювати ефективно, безпечно та надійно.

Визначення продукту

Спіральна труба великого діаметра (також відома як спіральна зварна труба з великим діаметром) — це тип сталевих труб зі спіральним швом, виготовлених із високоякісної гарячекатаної листової смуги як основної сировини. Його формують шляхом холодної екструзії при кімнатній температурі, а потім зварюють за допомогою автоматичного процесу двостороннього дугового зварювання під флюсом. Стандартним визначенням сердечника є зовнішній діаметр ≥ 711 мм (що відповідає номінальному діаметру DN700 і вище). Його можна налаштувати на зовнішній діаметр до 3620 мм або навіть більший відповідно до інженерних вимог. Це композитний тип сталевого виробу, який поєднує в собі здатність нести навантаження та транспортувати. Його основною функцією є досягнення високої стабільності транспортування великих обсягів рідин (наприклад, води, нафти, газу, стічних вод) на великі відстані, а також може служити компонентом структурної підтримки для великомасштабних проектів, адаптуючись до складних умов роботи та суворого середовища. Завдяки унікальному дизайну спіральної структури він заповнює галузеву прогалину в ефективному виробництві та стабільному застосуванні матеріалів для труб великого діаметру та широко використовується в різних інфраструктурних і промислових сценаріях.

Говорячи простою мовою, спіральна труба великого діаметру — це «велика артерія для транспортування у великомасштабних проектах + структурна підтримуюча основа» — вона може ефективно транспортувати різні середовища, задовольняти попит на транспортування великих потоків і витримувати високий тиск, велике навантаження та складні геологічні впливи. Він підходить для різних складних будівельних середовищ, таких як гори, узбережжя та пустелі. Це основний трубний матеріал, що з’єднує енергетику, водозбереження, муніципальну та інфраструктуру.

Основні точки продажу

Спіральна труба великого діаметру має надзвичайні основні переваги, включаючи безпеку, гнучкість, економічність, зручність і відповідність: її зварні шви рівномірно розподіляються вздовж лінії спіралі, а напруга рівномірно розподіляється. Він поєднується з високоякісними сталевими підкладками, такими як Q235B і X80, а також з антикорозійним покриттям, таким як 3PE і FBE. Він здатний витримувати тиск і конструкцію, має високу безпеку і може служити більше 30 років. Він підходить для важких умов роботи, таких як високий тиск, велике навантаження та сильна корозія. Технічні характеристики великі: зовнішній діаметр від 711 мм до 3620 мм, товщина стінки від 6 до 60 мм і довжина однієї труби від 6 до 18 метрів, яку можна гнучко налаштувати. Він може бути адаптований до конкретних матеріалів і процесів на основі технічних середовищ, класів тиску та будівельних середовищ, з надзвичайно сильною адаптивністю. Він використовує технологію безперервного виробництва за допомогою прокатки та автоматичного дугового зварювання під флюсом, що забезпечує високу ефективність виробництва. У порівнянні з безшовними сталевими трубами такого ж діаметру ціна знижена на 20%-30%, а монтаж зручний, що значно знижує загальну вартість проекту. Матеріал труби має чудову міцність, що дозволяє холодне згинання для адаптації до складних місцевостей, таких як гори та узбережжя. Стандартизовані зварювальні інтерфейси мають гарну герметичність, високу ефективність конструкції та низьку складність. Весь виробничий процес відповідає національним і міжнародним стандартам, таким як GB/T9711 і API 5L. Від сировини до готової продукції реалізується повний контроль процесу, численні випробування забезпечують відповідність якості, а також можуть бути надані повні кваліфікаційні сертифікати та звіти про випробування, що повністю відповідає потребам різних ключових проектів.

Технічні характеристики

Основа відповідає стандартам GB/T9711-2017 «Сталеві труби для трубопровідного транспорту для нафтової та газової промисловості», GB/T 3091-2015 «Зварні сталеві труби для передачі рідини низького тиску», API 5L, SY/T5037 тощо. Звичайні специфікації такі, а спеціальні специфікації можна налаштувати за потреби:

1. Специфікації розміру сердечника

2. Технічні характеристики матеріалів

3. Номінальний тиск

Розрахунок тиску відповідає стандарту GB50251 і використовує формулу Барлоу: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Серед них:

P —— Розрахунковий тиск

D —— Зовнішній діаметр труби

S —— Межа текучості матеріалу

E —— Коефіцієнт зварюваності (для спіральних зварних труб 0,9)

Поля застосування та випадки

Спіральні труби великого діаметру, з їх перевагами довговічності, гнучкості специфікацій і високої економічної ефективності, широко застосовуються в п’яти основних сферах, включаючи передачу енергії, проекти водозбереження, муніципальне будівництво, інфраструктурні проекти та промислове виробництво. Вони підходять для різних ключових проектів і складних сценаріїв. Нижче наведено детальний вступ до полів і реальних випадків, що супроводжується поясненнями сценаріїв:

Основні сфери застосування

1. Поле передачі енергії (основний сценарій застосування)

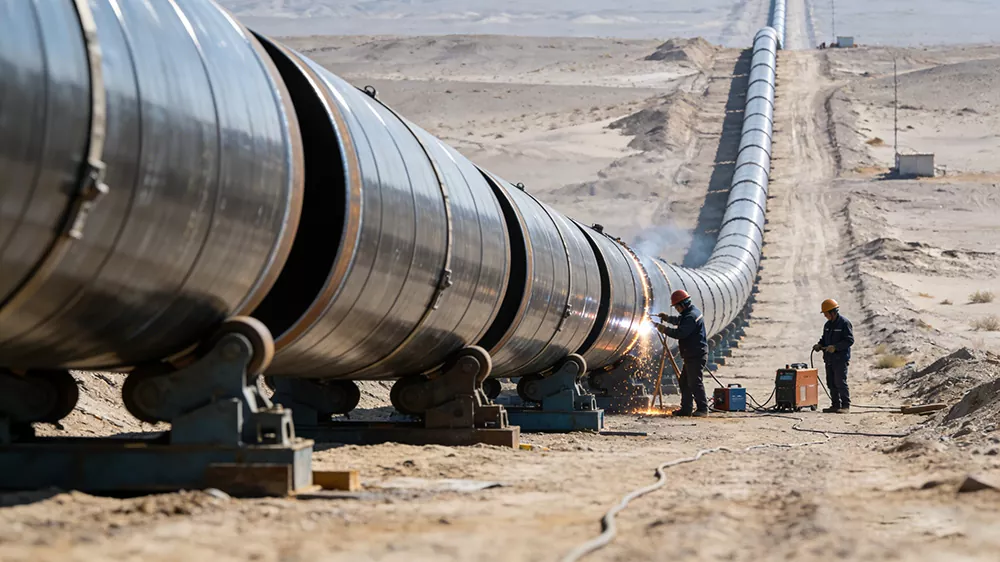

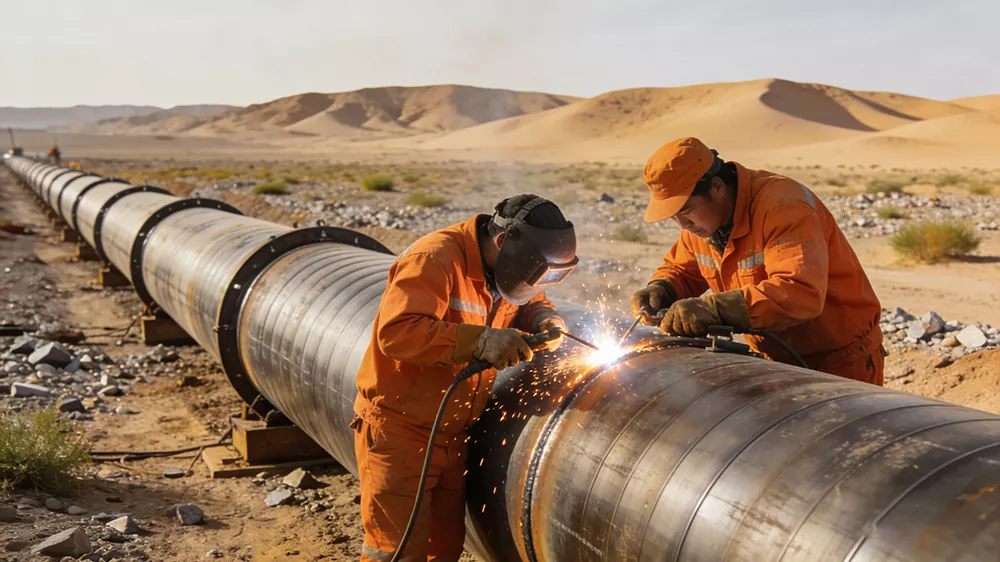

Сумісні носії: сира нафта, природний газ, очищена нафта, метан вугільних родовищ, пара тощо. Основною вимогою є транспортування під високим тиском, на великі відстані та без витоків. Він підходить для складних рельєфів, таких як пустелі, плато та гори. Він може витримувати екстремальні перепади температур і вплив геологічного осідання. Він є «головною артерією» передачі енергії і широко використовується при будівництві магістральних трубопроводів. Він може ефективно підвищити ефективність транспортування, зменшити втрати енергії, знизити загальну вартість проекту, подовжити термін служби та зменшити інвестиції в технічне обслуговування. Опис сцени: на будівельному майданчику магістрального газопроводу в пустелі Гобі акуратно викладені ряди спіральних труб великого діаметру, а робітники виконують зварювальні роботи та з’єднувальні операції; На місці прокладання трубопроводу для нафти з нафтового родовища поверхня матеріалів труби використовує високоякісну антикорозійну технологію, яка підходить для складного корозійного середовища нафтового родовища, забезпечуючи транспортування нафти без витоку.

2. Сфера водного господарства

Застосовні сценарії: великомасштабні проекти водовідведення, проекти транспортування води, проекти боротьби з повенями та дренажу, магістральні трубопроводи для зрошення сільськогосподарських угідь, проекти водопостачання для питної води, проекти водопостачання островів тощо. Основними вимогами є висока пропускна здатність, стійкість до корозії та стійкість до тиску води. Вони можуть бути адаптовані до складних середовищ, таких як русла річок, засолені землі тощо. Вони можуть ефективно протистояти водній ерозії та геологічному осіданню, забезпечуючи стабільну передачу водних ресурсів і гарантуючи безпечну роботу проектів з охорони води. Вони відіграють важливу допоміжну роль у ключових національних проектах збереження водних ресурсів. Опис сцени: на будівельному майданчику проекту водовідведення Jinghai спіральні труби великого діаметру використовуються для прокладання магістрального трубопроводу. Труби проходять через річки або сільськогосподарські угіддя, а працівники виконують герметизацію між ними. На місці проекту водопостачання острова використовуються спіральні труби великого діаметру з антикорозійною технологією 3PE, щоб протистояти ерозії морської води та досягти взаємозв’язку водних ресурсів між островом і материком.

Типовий випадок

Випадок 1: Проект відгалуження газотранспортної лінії із заходу на схід (у сфері транспортування енергії)

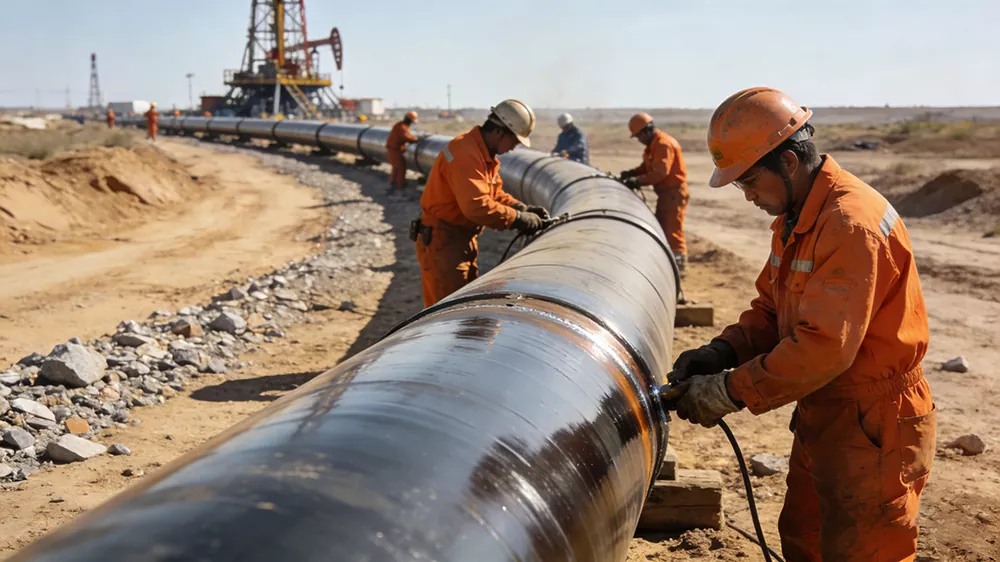

Вимоги до проекту: Необхідно прокласти магістральний газопровід високого тиску, який підходить для складних рельєфів, таких як пустелі та гори. Матеріал труби повинен мати ступінь витримки тиску ≥ 6,3 МПа, бути стійким до геологічного осідання та корозії, і його можна швидко постачати партіями, щоб забезпечити роботу трубопроводу без витоків протягом тривалого часу.

Застосування продукту: була обрана спіральна труба великого діаметру марки сталі X80 із зовнішнім діаметром 1220 мм і товщиною стінки 22 мм. Було прийнято антикорозійний процес 3PE + технологія катодного захисту. Загалом було поставлено понад 8000 тонн, що охоплює трубопровід довжиною понад 120 кілометрів, що відповідає вимогам транспортування під високим тиском, а зварні шви пройшли подвійний неруйнівний контроль ультразвуком і рентгеном зі 100% кваліфікацією. Сцена:

Випадок 2: Проект магістрального трубопроводу проекту відведення води Jing-Huai (у сфері водозбереження)

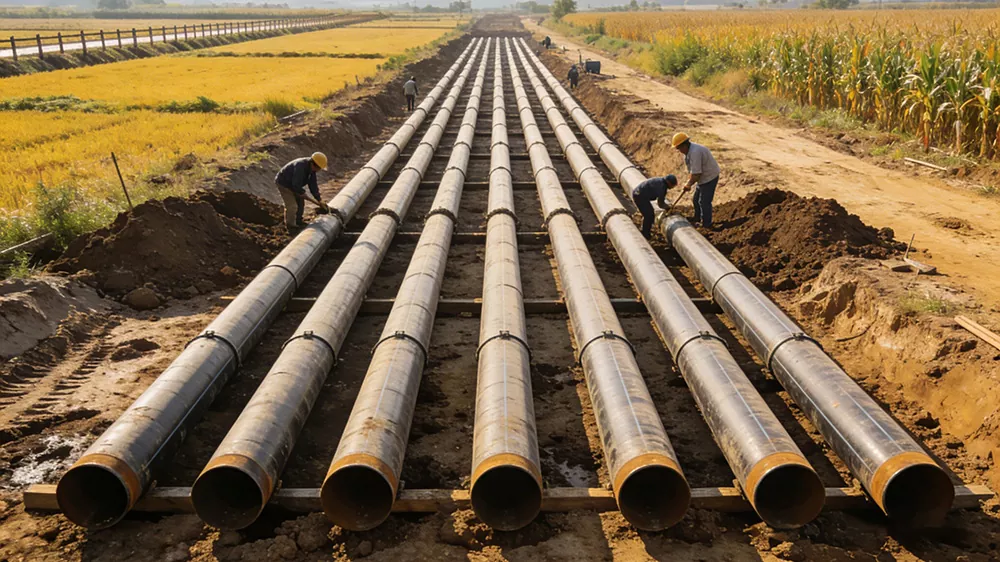

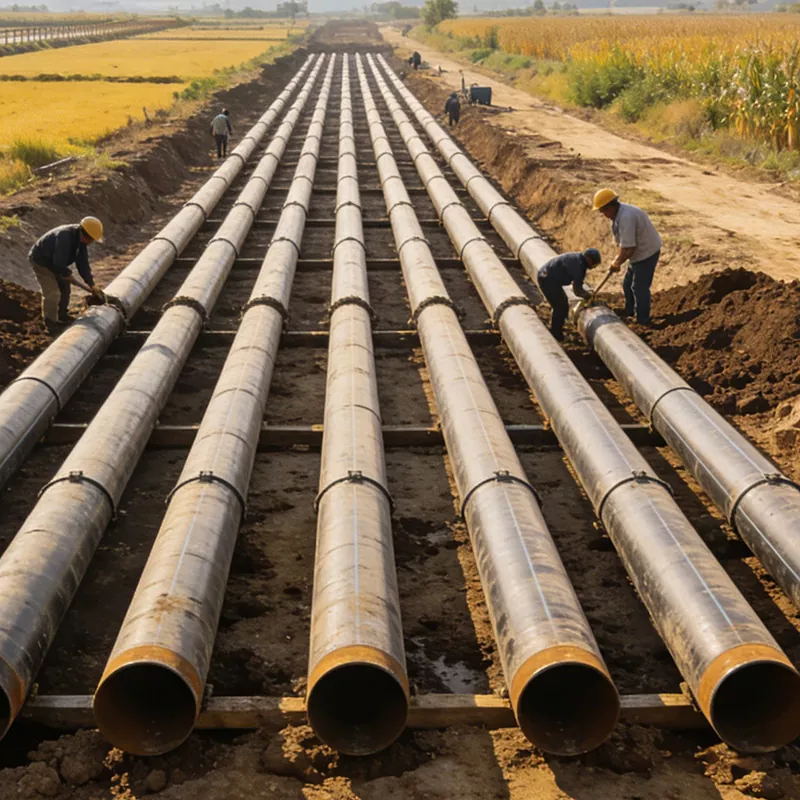

Вимоги до проекту: великомасштабний водовідвідний магістральний трубопровід необхідний для досягнення великомасштабного транспортування чистої води, придатного для сценаріїв перетину річки та укладання сільськогосподарських угідь. Матеріал труб повинен бути нетоксичним, стійким до корозії, мати великий діаметр, номінальний діаметр DN2000. Щоб зменшити кількість інтерфейсів і підвищити ефективність конструкції, потрібні спеціальні труби стандартної довжини 18 метрів.

Застосування продукту: виберіть матеріал Q345B для спіральних труб великого діаметру із зовнішнім діаметром 2020 мм і товщиною стінки 18 мм. Антикорозійний процес класу питної води IPN8710 прийнятий, щоб уникнути вторинного забруднення питної води. Для прокладки магістрального трубопроводу через річки та на сільськогосподарських угіддях надаються спеціальні трубні матеріали стандартної довжини 18 метрів загальною вагою понад 5000 тонн. Сцена:

Упаковка та доставка

1. Стандарти упаковки (підходять для характеристик великого діаметру та великої ваги, враховуючи захист та зручність)

2. Специфікації доставки (з урахуванням ефективності, безпеки та вартості та адаптовані до транспортних характеристик труб великого діаметру)

（1）Способ транспортування

（2）Вимоги до завантаження

Перед завантаженням перевірити цілісність упаковки труб і стан антикорозійного покриття. Переконавшись у відсутності пошкоджень, плавно підніміть труби на транспортний носій. Для фіксації використовуйте сталеві троси та гумові прокладки. Уникайте намотування сталевих дротів на антикорозійне покриття (для ізоляції використовуйте гумові прокладки). Це необхідно для запобігання пошкодження антикорозійного покриття під час підйому та транспортування, а також для уникнення деформації труб внаслідок здавлювання. Розмістіть труби акуратно. Згрупуйте разом труби однакової специфікації. Розташуйте їх за довжиною та товщиною та розмістіть окремо, щоб уникнути зіткнення, спричиненого змішаним навантаженням. Переконайтеся, що кінцеві заглушки надійно закриті, щоб сторонні предмети не потрапили в труби.

（3）Цикл постачання та доставка

（4）Гарантування транспортування та післяпродажне обслуговування

Під час процесу транспортування здійснюється відстеження в режимі реального часу, а місце транспортування та стан труб надаються в режимі реального часу, щоб уникнути затримок у транспортуванні або пошкодження труб. У разі пошкодження упаковки, подряпин на трубах, деформації тощо під час транспортування ми негайно організуємо повторну доставку або ремонт на місці, щоб гарантувати, що це не вплине на хід будівництва клієнтів. Для перевезень на далекі відстані та у складних дорожніх умовах буде придбано достатнє страхування перевезення вантажів, щоб комплексно захистити права та інтереси клієнта.

Передача та післяпродажне обслуговування: після завершення передачі будуть надані професійні пропозиції щодо зберігання труб (наприклад, уникнення тривалого впливу сонця та дощу на відкритому повітрі, антикорозійні труби, щоб уникнути подряпин гострими предметами, підняття дна для зберігання, щоб запобігти контакту іржі з землею тощо), і якщо виникнуть будь-які запитання, пов’язані з встановленням або тестуванням пізніше, технічні спеціалісти будуть організовані для негайного підключення та відповіді.

Переваги вибору Shunchen

Має високу стійкість до тиску, рівномірний розподіл напруги в спіральному зварному шві, чудову стійкість до деформації та осідання. Він підходить для транспортування під високим тиском на великі відстані та складних підземних середовищ. Специфікації повні, а діаметр труби та товщину стінки можна налаштувати відповідно до вимог проектів великого діаметру. Якість зварювання стабільна завдяки двосторонньому зварюванню під флюсом, з щільними зварними швами та хорошою герметизацією. Весь процес гарантується неруйнівним тестуванням для забезпечення якості. Ефективність виробництва є високою, міцний матеріал і має більш високе співвідношення ціни та якості порівняно з безшовними трубами та прямошовними трубами того ж діаметру. Його можна поєднувати з різними антикорозійними засобами, такими як 3PE та епоксидна смола, що підходить для таких сценаріїв, як нафтогазова, муніципальна та хімічна промисловість, з тривалим терміном служби. Система обслуговування повна, від розробки схеми, налаштування виробництва до розподілу логістики, технічна підтримка на місці, вона стежить за всім процесом, а післяпродажне реагування своєчасне, забезпечуючи надійні гарантії стабільної роботи проекту.

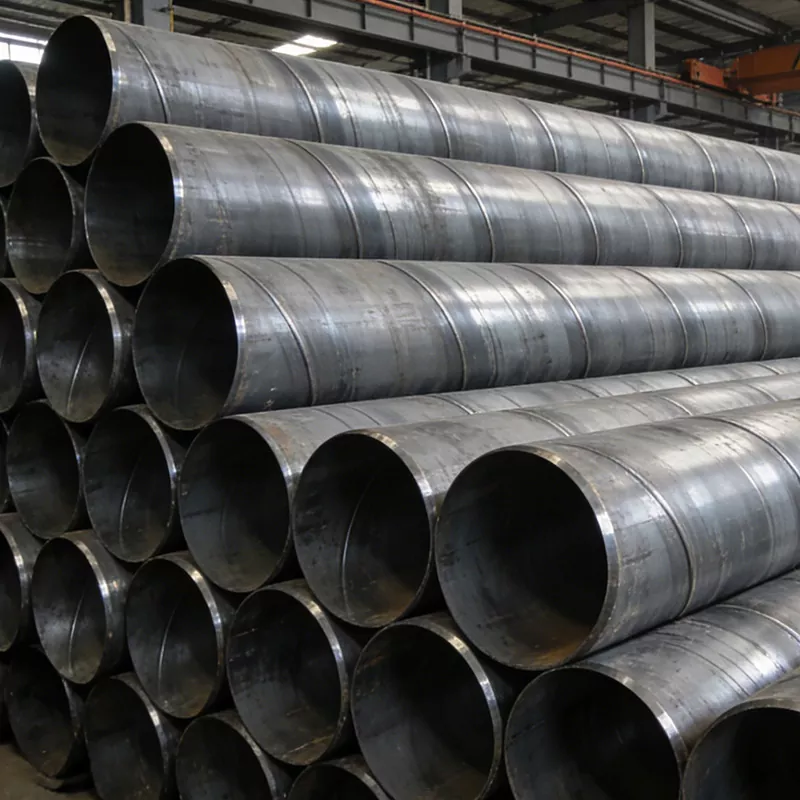

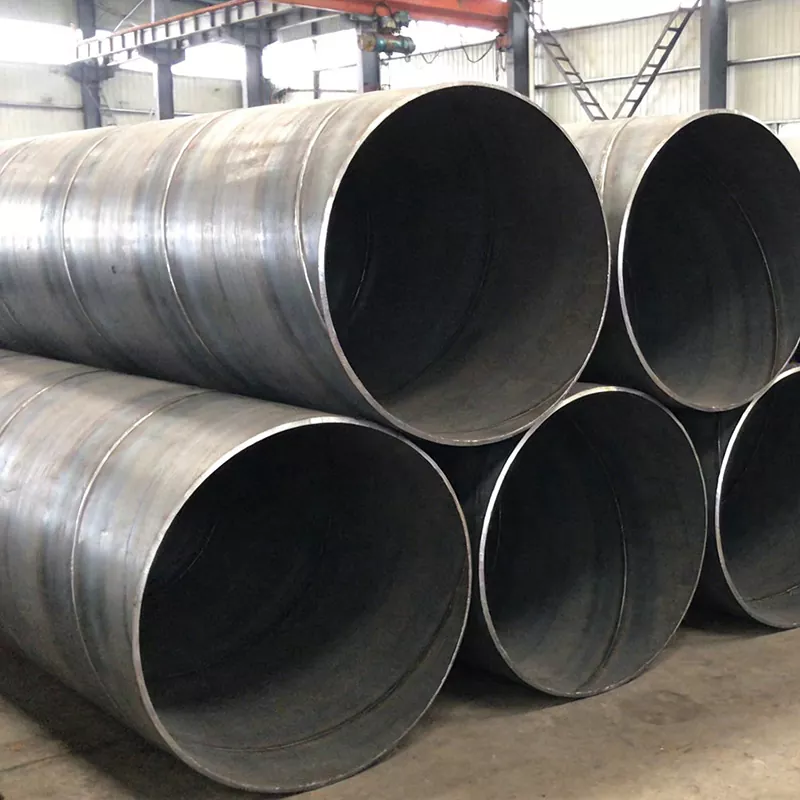

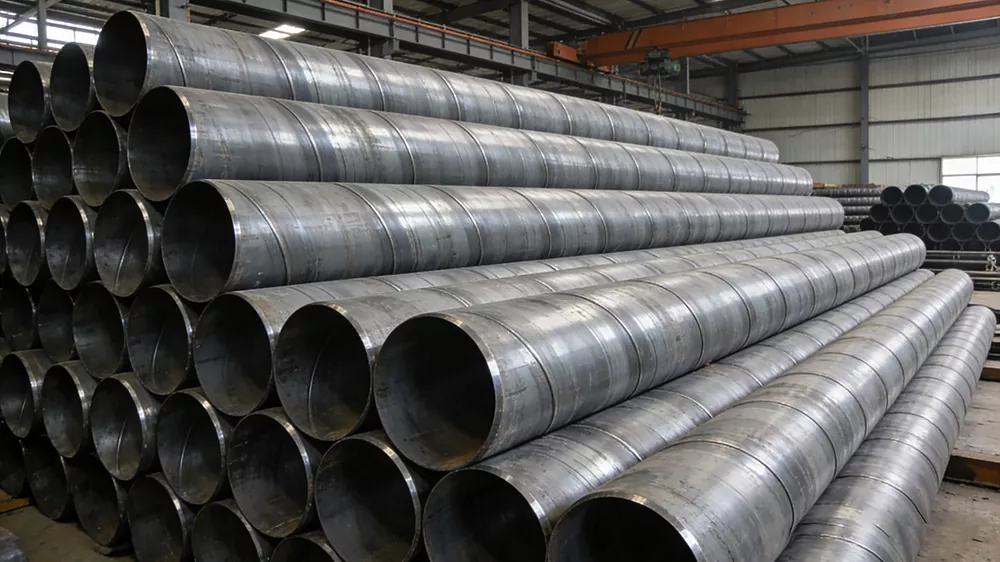

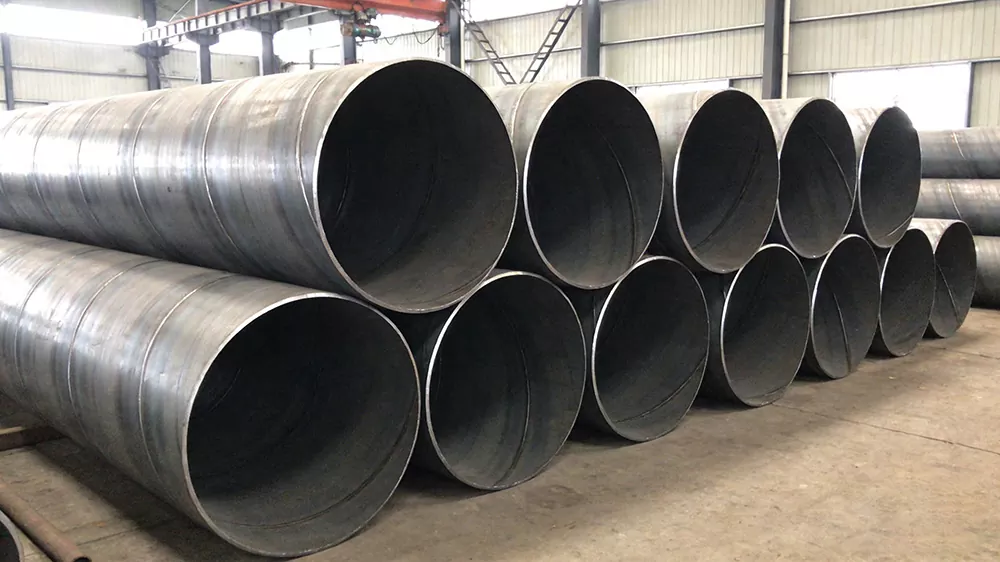

Ілюстрація продукту:
