Виготовляється з радіусом внутрішнього кута R≤0,3 мм і допуском розміру в межах ±0,1 мм. Ідеально підходить для висотних навісних стін, будівництва мостів і точних машин, що вимагають бездоганного монтажу та виняткової несучої здатності.

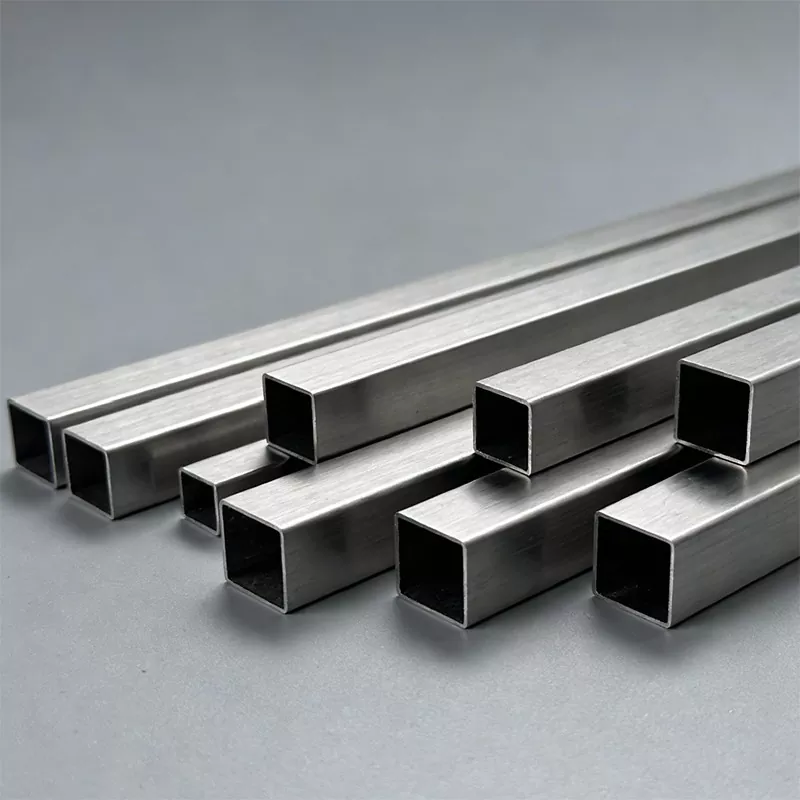

Прямокутна квадратна труба — це порожнистий металевий профіль із квадратним або прямокутним поперечним перерізом і внутрішнім кутом, що точно наближається до 90° (радіус гострого кута R≤0,5 мм), на відміну від традиційних круглих квадратних труб (R≥1,0 мм). Він обробляється шляхом холодного згинання, гарячої прокатки або екструзії з використанням вуглецевої або нержавіючої сталі. Завдяки стабільній структурі та правильному зовнішньому вигляду він ідеально підходить для проектів B2B, які вимагають високої точності складання та механічних властивостей. Ознайомтеся з нашим повним асортиментомсталь спеціального профілюдля індивідуальних вимог.
Основні переваги та перевірені випадки
Міліметрова точність
Завдяки передовій технології холодного формування радіус внутрішнього кута стискається до ≤0,3 мм, а зазор між компонентами контролюється до ≤0,1 мм. Ця точність безпосередньо скорочує кількість етапів обробки на місці та підвищує ефективність складання на 30–50 %.
Чудові структурні характеристики
Порівняно з традиційними круглими квадратними трубами, міцність на кручення та вигин квадратної труби з гострим кутом збільшено на 15% до 20%. Порожниста структура забезпечує ефект зменшення ваги від 12% до 30%, оптимізуючи витрати на матеріалисталеві конструкції.

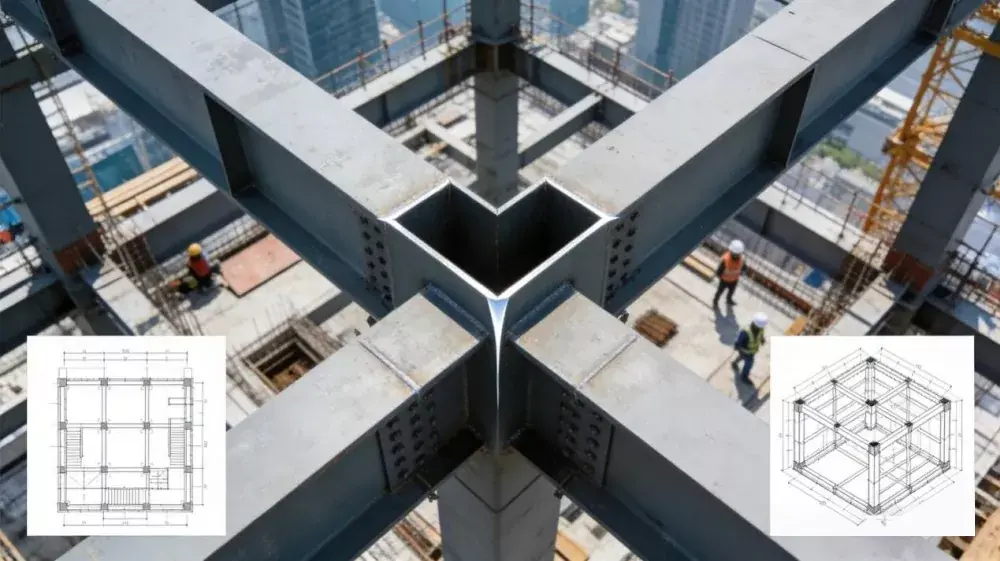

Приклад проекту: 500-метрова супервежа в Шеньчжені
В якості несучої рами використовувалася вогнестійка квадратна труба Q345FR. Завдяки технології безшовного з’єднання було досягнуто 70% показника міцності при 600°C, що відповідає 3-годинному ліміту вогнестійкості з вогнетривким покриттям. Це дозволило зменшити витрату вогнетривких плит на 30% і скоротити термін будівництва на два місяці порівняно з традиційними схемами.
Технічні характеристики
Наступні параметри слугують довідковими. Індивідуальні розміри та класи доступні після технічного огляду.
| Категорія специфікації | Пункт | Довідкові параметри | Примітки до програми |
|---|---|---|---|
| Розмір розділу | Діапазон довжини сторони (квадрат) | 10 мм × 10 мм до 200 мм × 200 мм | Малі розміри для меблів/прецизійного обладнання; великі розміри для навісних стін/мостів. |
| Діапазон довжини сторін (прямокутник) | 10 мм × 20 мм до 150 мм × 300 мм | Прямокутний перетин зосереджується на односторонньому опорі вигину для балок полиць. | |
| Радіус внутрішнього кута (R) | Звичайний ≤0,5 мм; висока точність ≤0,3 мм | Відповідає суворим вимогам до точності складання. | |
| Допуск на розмір | Нормальний ±0,5 мм; точність ±0,1 мм | Для засобів автоматизації та надвисоких навісних стін. | |
| Товщина стінки | Звичайна товщина | 0,8 мм до 12 мм | Тонкостінні для легких конструкцій, товстостінні для несучих. |
| Товщина на замовлення | Мінімум 0,3 мм, максимум 15 мм | Ультратонкий для обробки, ультратовстий для ребер жорсткості мосту. | |
| Допуск по товщині | ≤2 мм: ±0,05 ~ 0,1 мм; 2~6 мм: ±0,1~0,2 мм; >6 мм: ±0,2~0,3 мм | Забезпечує стабільність розподілу структурних напруг. | |
| Властивості матеріалу | Серія вуглецевої сталі | Високоміцна сталь Q235B, Q345B, Q690 | Межа текучості Q690 ≥690 МПа, підходить для великих навантажень і зменшення ваги. |
| Спеціальна серія сталі | Вогнетривка сталь Q345FR | Межа текучості 70% при 600°C, вогнестійкість 3 години. | |
| Серія сплавів | Нержавіюча сталь 304/316, алюмінієвий сплав 6061 | Нержавіюча сталь для стійкості до корозії, алюміній для легкого зовнішнього використання. | |
| Технологічні параметри | Процес формування | Холодне формування + локальна термообробка | Зменшує концентрацію стресу та покращує стабільність. |
| Технологія зварювання | Лазерно-дугове гібридне зварювання | Ширина зварного шва 2 мм, деформація зменшена на 70%, довговічність >2 мільйонів циклів. | |
| Обробка поверхні | Гаряче цинкування, фторуглеродне напилення, анодування | Цинк проти корозії, фторвуглець проти погоди, анодування алюмінію. | |
| Механічні властивості | Міцність на вигин | На 15% ~ 20% вище, ніж кругла квадратна труба тієї ж специфікації | Більш рівномірний розподіл напруги. |
| Коефіцієнт втрати ваги | 12%~30% | Адаптується до легких вимог, таких як надвисотні будівлі та мости. | |
| Погодостійкість | Цинкове покриття ≥80 мкм; фторвуглецевий сольовий спрей стійкість ≥1000 год | Адаптується до довготривалих сценаріїв використання поза приміщенням. |
Сценарії налаштування та застосування
Можливості налаштування розширюють межі застосування. Від високоміцної сталі до алюмінієвого сплаву, від лазерного зварювання до фторвуглецевого напилення, гнучкі комбінації відповідають різноманітним потребам B2B. Наприклад, квадратна труба з алюмінієвого сплаву 6061 використовується як основа автомобільних зварювальних роботів, що забезпечує точне встановлення напрямної рейки за допомогою контролю кутової помилки ±0,1°.

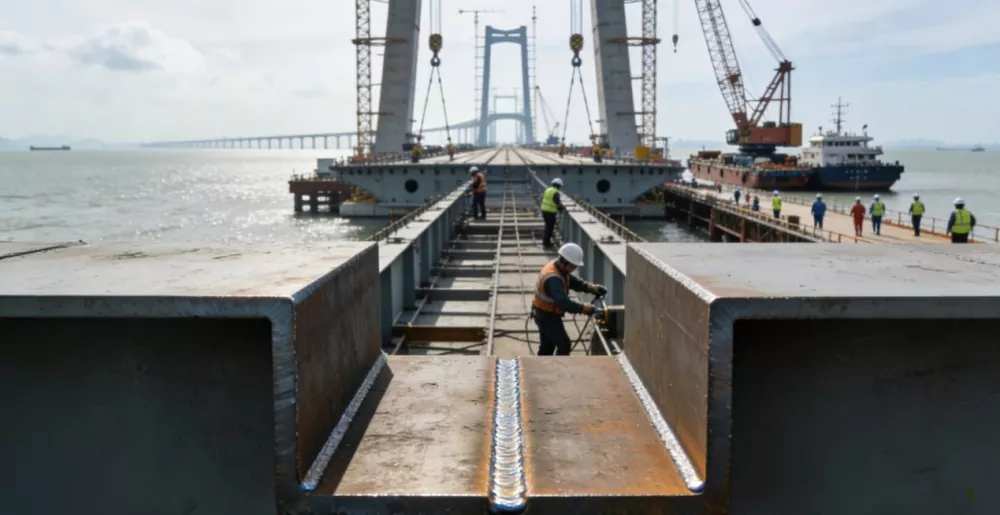

Після того, як високоміцна квадратна труба Q690 використовується в ребрі жорсткості сталевої коробчатої балки глибокого середнього каналу, вага одного шару зменшується на 1200 тонн. Термін служби лазерно-дугового гібридного зварювання перевищує 2 мільйони циклів, що на 50% вище, ніж у традиційних методів. Цей матеріал постійно доводить свою технічну цінність у висотних будівлях, мостах і точних машинах.
Чому варто вибрати Shunchen Industry?
Компанія Shunchen Industry має значні переваги в сфері прямокутних квадратних труб, завдяки продуктивності сердечника та точності обробки, що перевершують звичайні промислові стандарти. Радіус внутрішнього кута становить ≤0,3 мм, а допуск на розмір контролюється в межах ±0,1 мм.
Ми пропонуємо широкий вибір матеріалів, включаючи високоміцну сталь Q690 і вогнетривку сталь Q345FR. Порівняно зі звичайними продуктами, міцність на вигин збільшена на 15%-20% при досягненні зменшення ваги на 12%-30%. Ми підтримуємоналаштування повної специфікаціїпокладаючись на цифровий гнучкий режим виробництва. Забезпечте швидку доставку, суворий контроль якості та повну перевірочну документацію для вашогооптові замовлення. Ми працюємо як aзавод-прямий постачальникщоб гарантувати найкращеКотирування B2B.
Часті запитання
1. Чим прямокутна квадратна труба відрізняється від стандартної квадратної труби?
Прямокутна квадратна труба має радіус внутрішнього кута (R) ≤0,5 мм, а для високоточних моделей — до ≤0,3 мм. Це значно гостріше, ніж традиційні квадратні труби, які зазвичай мають радіус закруглених кутів R≥1,0 мм. Цей більш гострий кут забезпечує безшовне з’єднання без зазорів (зазори ≤0,1 мм), що робить його ідеальним для високоточних архітектурних і машинних застосувань.
2. Які матеріали та марки сталі доступні для оптових замовлень?
Ми поставляємо вуглецеву сталь серії (Q235B, Q345B, Q690 високої міцності), спеціальну вогнетривку сталь (Q345FR), нержавіючу сталь (304/316) і алюмінієвий сплав (6061). Q690 настійно рекомендується для сценаріїв великого навантаження, що вимагає зменшення ваги, тоді як нержавіюча сталь 304/316 ідеально підходить для корозійних середовищ.
3. Яку користь приносить гібридне лазерно-дугове зварювання продукту?
У наших прямокутних квадратних трубах використовується сучасне лазерно-дугове гібридне зварювання. Ця технологія звужує ширину зварного шва приблизно до 2 мм, зменшує зварювальну деформацію на 70% і збільшує термін служби втоми до понад 2 мільйонів циклів. Це забезпечує чудову структурну цілісність, особливо в умовах динамічного навантаження, як-от будівництво мостів.
4. Чи можете ви забезпечити індивідуальну обробку поверхні?
так Ми пропонуємо гаряче цинкування (для чудових антикорозійних характеристик), фторвуглецеве напилення (для стійкості до ультрафіолетового випромінювання та погодних умов) та анодування (особливо для моделей з алюмінієвого сплаву). Вибір залежить від ваших зовнішніх умов і естетичних вимог.
5. Який час для великих проектних замовлень?
Терміни виконання залежать від загального тоннажу, якості матеріалу та конкретних вимог до обробки. Для стандартних розмірів він зазвичай становить від 15 до 25 днів. Ми використовуємо цифровий гнучкий режим виробництва, щоб забезпечити швидку доставку та суворий контроль якості, дотримуючись суворих графіків великомасштабних будівельних проектів.
Запит на пропозицію прямокутної квадратної труби
Зв’яжіться з компанією Shunchen Industry, щоб повідомити необхідні розміри, клас матеріалу (наприклад, Q345B, Q690), товщину стінки та обробку поверхні. Наша команда інженерів розгляне ваш проект і надасть конкурентоспроможну пропозицію безпосередньо на заводі.
