Металева композитна панель для даху

Металеві композитні дахові панелі Shunchen пропонують інтегроване рішення для покрівлі промислових підприємств, складів, холодильних складів і комерційних будівель. Завдяки безперервному ламінуванню міцних металевих оболонок та ізольованих сердечників (50–200 мм) він усуває додаткові шари на місці, максимізуючи енергоефективність. Підтримуючи потужність групи 450 000 тонн, він забезпечує повні специфікації та швидку доставку.

Ключові характеристики

Комплексна теплоізоляція

Ізольований сердечник укладений між металевими листами, створюючи безперервний тепловий бар’єр по всій даху. Сердечники PU та PIR особливо підходять для будівель, де важливо обмежити передачу тепла через дах.

Потрібну товщину металевих композитних панелей для даху можна вибрати відповідно до мети ізоляції проекту та місцевих кліматичних умов, а не використовувати одну фіксовану товщину для кожної будівлі.

Стійка до погодних умов металева поверхня

Зовнішній металевий шар забезпечує перший бар'єр від дощу, сонячного світла, вітру та атмосферного впливу. Вибрана система покриття додає захист сталевій або алюмінієвій основі, а також визначає видиме покриття даху.

Для проектів у вологому, прибережному або хімічно схильному середовищі специфікації підкладки та покриття слід вибирати відповідно до очікуваних умов корозії.

Конструкційна жорсткість

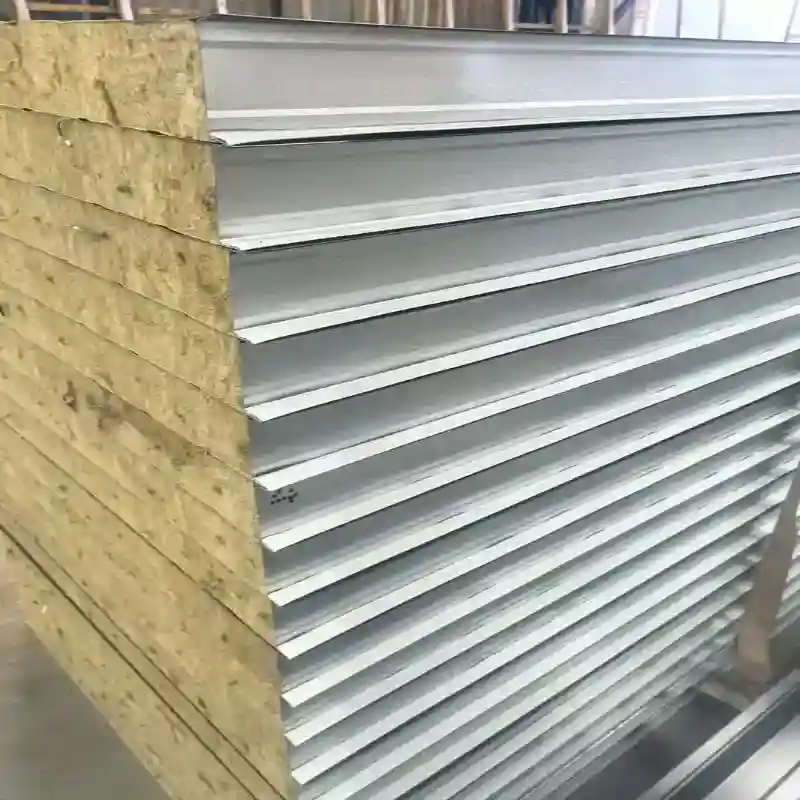

Склеєна сендвіч-конструкція поєднує дві металеві оболонки з жорсткою або напівжорсткою ізоляційною серцевиною. Це створює більш товсту та стабільнішу панель, ніж один тонкий металевий лист.

Жорсткість панелі залежить від типу сердечника, товщини панелі, товщини металевого листа, геометрії профілю, прольоту та способу кріплення. Тому для структурного проектування даху остаточну конфігурацію панелей слід вибирати відповідно до необхідного прольоту та умов навантаження.

Зменшене шарування даху

Оскільки металеве покриття та ізоляція постачаються як один заводський компонент, покрівельна система не потребує окремого шару ізоляції між зовнішнім листом даху та внутрішньою частиною будівлі.

Ця інтегрована конфігурація може зменшити кількість етапів монтажу та спростити транспортування матеріалів під час будівництва даху.

Спеціальний зовнішній вигляд поверхні

Зовнішні та внутрішні металеві листи можуть поставлятися в різних покриттях і кольорах. Це дозволяє підібрати зовнішній вигляд покрівлі до промислових об’єктів, комерційних будівель, складів та інших архітектурних вимог.

Додатки

Промислові майстерні та фабрики

Металеві композитні покрівельні панелі використовуються для заводських дахів, де потрібна теплоізоляція разом із готовою металевою покрівельною поверхнею. Конфігурації PU, PIR та мінеральної вати можна вибрати відповідно до теплових і протипожежних вимог будівлі.

Склади та логістичні будівлі

Для складських приміщень потрібні великі площі даху з однаковими розмірами панелей і ефективним монтажем. Збірна панельна конструкція підходить для складів зі сталевим каркасом і логістичних об’єктів, де конструкція даху повинна покривати великі площі.

Холодильні приміщення

Для холодильних складів і будівель з регульованою температурою можна вибирати сердечники з ПУ або PIR через їх теплоізоляційні властивості. Товщина панелей зазвичай визначається відповідно до цільової внутрішньої температури, зовнішнього клімату, холодильного навантаження та дизайну огороджувальних конструкцій будівлі.

Комерційні та сільськогосподарські будівлі

Панелі можуть бути використані для комерційних будівель, сільськогосподарських складів, тваринницьких приміщень та інших споруд, які вимагають готового утепленого даху.

Вогнечутливі промислові будівлі

Конфігурації серцевини з мінеральної вати можна використовувати там, де проект потребує мінеральної ізоляції з негорючими характеристиками. Остаточна пожежна класифікація повинна бути підтверджена відповідно до повної конструкції панелі та відповідного стандарту випробувань.

Технічні параметри

Технічні характеристики продукту

Типовий вибір товщини

Товщина металевих композитних покрівельних панелей повинна визначатися на основі необхідних теплових характеристик, специфікацій вогнестійкості, прольоту, місцевого клімату та конструкції конструкції, а не вибиратися виключно відповідно до типу будівлі.

Застосовні стандарти

Shunchen може виготовляти панелі відповідно до визначених китайських і міжнародних вимог, включаючи GB/T 23932-2009 і EN 14509, де це можливо. Випробування на вогнестійкість і продуктивність можуть бути організовані відповідно до застосовної специфікації проекту, включаючи відповідні ASTM або інші регіональні методи випробувань.

Точний стандарт і метод випробування повинні бути підтверджені перед виробництвом, оскільки класифікація вогнестійкості та теплові характеристики залежать від повної конструкції панелі, включаючи металеві оболонки, матеріал серцевини, товщину, з’єднання та конфігурацію установки.

Виробництво та контроль якості

Безперервне виробництво панелей

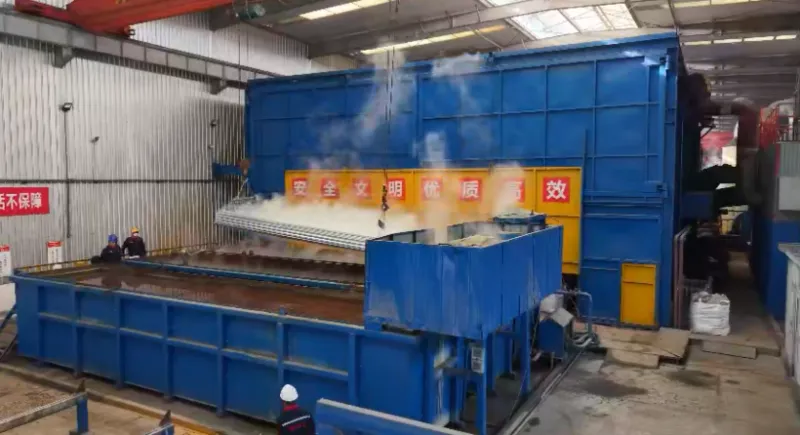

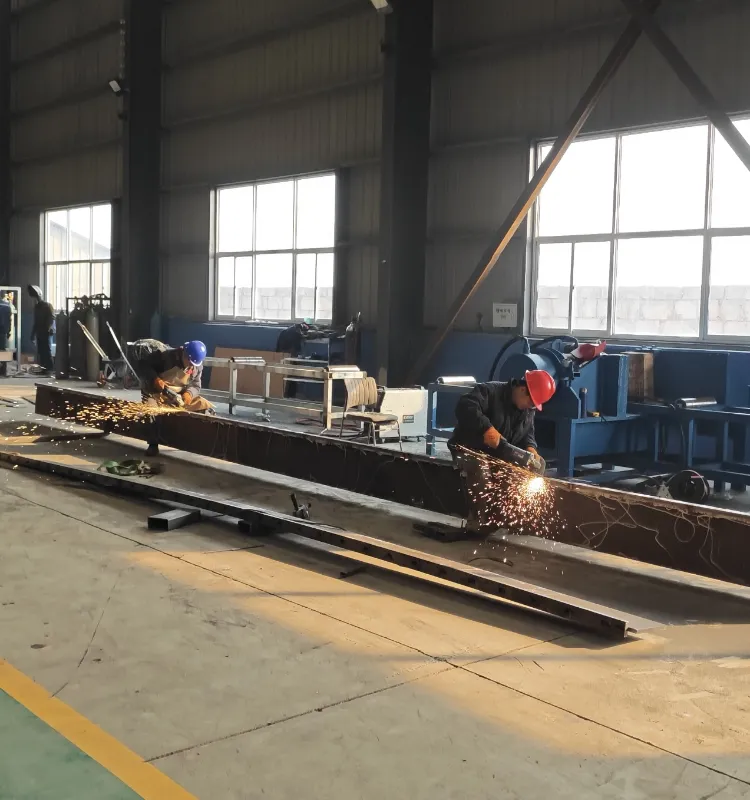

Shunchen використовує автоматизовані безперервні лінії виробництва композитних матеріалів для формування металевих листів, підготовки ізоляційного сердечника, нанесення сполучних матеріалів і пресування шарів у інтегровану панель.

Безперервне виробництво забезпечує незмінність геометрії панелей і розташування шарів протягом усього циклу виробництва.

Перевірка основного матеріалу

Перед ламінуванням ізоляційний сердечник перевіряється на відповідність необхідному типу матеріалу та специфікаціям. Щільність, товщину та інші відповідні властивості можна перевірити відповідно до вибраного керна та відповідних вимог перевірки.

Перевірка розмірів панелі

Готові металеві композитні панелі даху перевіряються на товщину, ширину, довжину, стан профілю та видиме відхилення розмірів. Перевірка зосереджена на тому, чи відповідає готова панель затвердженій виробничій специфікації.

Склеювання та перевірка поверхні

З’єднаний інтерфейс перевіряється на предмет видимого розшарування та неповного з’єднання. Перед упаковкою металева поверхня перевіряється на наявність подряпин, дефектів покриття, вм'ятин та інших видимих ​​пошкоджень.

Тестування продуктивності

Залежно від конфігурації продукту та вимог проекту тестування може включати теплопровідність, вогнестійкість, стійкість до згинання та іншу відповідну перевірку ефективності.

Для експортних замовлень, які вимагають незалежної перевірки, може бути організована перевірка третьою стороною через такі організації, як SGS або BV, відповідно до узгодженого обсягу перевірки.

Налаштування OEM

Вибір матеріалу сердечника та металу

Замовники можуть вказати зовнішній металевий лист, внутрішній металевий лист та ізоляційний сердечник відповідно до вимог проекту. Shunchen може постачати комбінації на основі сталі з кольоровим покриттям, алюмінієво-магнієво-марганцевого сплаву, ПУ, PIR, кам’яної вати та скловати.

Товщина та ширина панелі

Товщину панелей можна налаштувати відповідно до вимог до ізоляції та проекту будівлі. Ефективну ширину також можна регулювати відповідно до схеми даху та системи монтажу.

Спеціальна довжина панелі

Панелі можуть виготовлятися фіксованої або індивідуальної довжини. Виробництво нарізної довжини зменшує потребу в значному розрізанні на місці та дозволяє узгодити розміри панелей із геометрією даху.

Поверхневе покриття та колір

Клієнти можуть вказати тип покриття, обробку поверхні та колір. Поліефірні та фторуглеродні системи покриттів доступні для різних вимог до впливу та зовнішнього вигляду.

Збірна обробка

Додаткова заводська обробка може включати відкриття, запечатування країв, згинання кутів і попереднє свердління відповідно до затверджених креслень. Ці операції завершуються перед відвантаженням, коли проект вимагає, щоб панелі прибули частково підготовленими до встановлення.

Встановлення та підключення

Схема даху

Перед монтажем конструкцію даху слід перевірити на вирівнювання, відстань між балками, рівень і умови несучої навантаження. Розміри металевих композитних панелей для даху слід звірити із затвердженим планом даху перед тим, як піднімати зв’язки на дах.

Позиціонування панелі

Панелі розташовуються вздовж запроектованого напрямку покрівлі та спираються на прогони, що лежать під ними. Правильне вирівнювання є важливим, оскільки з’єднання панелей визначає суцільність покриття даху.

Спільне з'єднання

Суміжні панелі з’єднуються за допомогою проектованого бічного стику або конструкції внахлест. Перед кріпленням стик повинен бути повністю зачеплений і вирівняний, щоб запобігти утворенню щілин між панелями.

Кріплення

Кріплення встановлюються через відведене місце кріплення в несучу конструкцію. Тип кріплення, відстань, специфікація шайби та положення кріплення повинні відповідати кресленню монтажу проекту та місцевим вимогам щодо вітрового навантаження.

Прошивка та герметизація

Краї даху, хребти, западини, проходки та інші з’єднання вимагають відповідної обробки та ущільнення. Ці ділянки особливо важливі для запобігання проникненню води, оскільки вони переривають суцільну поверхню даху.

Деталі встановлення повинні відповідати інструкціям зі встановлення постачальника панелей та затвердженому інженером-конструктором проекту даху.

Чому варто вибрати Shunchen?

Shunchen постачає металеві композитні дахові панелі з інтегрованої сталеплавильної виробничої бази з потужностями, що охоплюють обробку сталевих матеріалів, покриття, цинкування, складування та логістику.

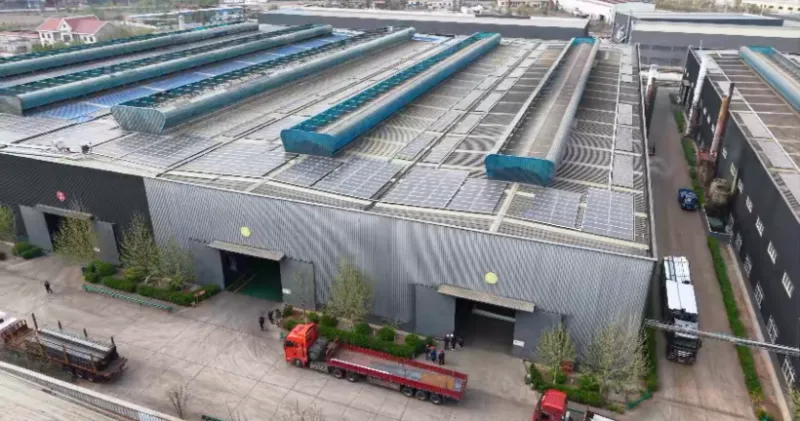

Річна виробнича потужність групи перевищує 450 000 тонн і має понад 40 000 квадратних метрів виробничих і складських площ. Для замовлень композитних панелей для даху ця виробнича інфраструктура підтримує постачання сировини, виробництво панелей, індивідуальну обробку, інспекцію, пакування та експортне відправлення в межах одного ланцюжка поставок.

Клієнти можуть вказати серцевину панелі, металевий лист, товщину, ширину, довжину, покриття, колір і вимоги до виготовлення. Технічна інформація перевіряється на відповідність специфікації проекту, щоб виробнича конфігурація була підтверджена до того, як замовлення надійде у виробництво.

Для експортних замовлень Shunchen може надати документацію про заводські випробування, записи про перевірку розмірів, документацію про матеріали та перевірку третьою стороною, якщо це необхідно. Для міжнародних замовлень доступні умови доставки FOB і CIF.

FAQ

Яка різниця між металевою композитною панеллю для даху та одношаровим металевим листом для даху?

Металева композитна покрівельна панель містить ізоляційний сердечник між двома металевими шарами, тоді як одношаровий покрівельний лист в основному забезпечує зовнішнє атмосферостійке покриття. Таким чином, композитна конструкція поєднує функції покрівлі та теплоізоляції в одному збірному компоненті.

Який сердечник слід вибрати для композитної панелі даху?

PU та PIR зазвичай вибирають, коли теплоізоляція є основною вимогою. Кам’яна вата підходить для проектів, де важливі вогнестійкість та ізоляція на мінеральній основі. Скловату можна розглядати, коли потрібна тепло- та звукоізоляція. Остаточний вибір має відповідати теплотехнічним та протипожежним характеристикам проекту.

Які товщини панелей доступні?

Загальні товщини включають 50, 75, 100, 150 і 200 мм. Іншу товщину можна обговорити відповідно до необхідних теплових характеристик і проекту.

Чи можна налаштувати довжину панелі?

так Панелі можна постачати фіксованої довжини, наприклад 6 м і 12 м, або розрізати на задану довжину відповідно до плану даху та вимог до транспортування.

Чи можна налаштувати зовнішній колір і покриття?

так Можуть постачатися поліефірні, фторуглеродні та інші визначені системи покриття. Колір також можна налаштувати відповідно до наявної системи покриття та вимог проекту.

Чи можете ви надати алюмінієво-магнієво-марганцеві панелі?

так Листи з алюмінієво-магнієво-марганцевого сплаву можна використовувати як металеву поверхню для відповідних конфігурацій композитних панелей даху. Товщина основи та структура панелі повинні бути підтверджені відповідно до проекту даху.

Чи можете ви обробити отвори перед відправкою?

так Розкриття, запечатування країв, згинання та попереднє свердління можуть бути організовані відповідно до затверджених виробничих креслень.

Яка інформація потрібна для пропозиції?

Необхідна інформація зазвичай включає площу даху або кількість панелей, товщину панелей, матеріал серцевини, тип і товщину металевого листа, ефективну ширину, довжину панелі, покриття, колір, вимоги до монтажу та місце доставки. Креслення даху корисні, коли замовнику потрібен кількісний розрахунок або збірна обробка.

Чи можете ви організувати перевірку третьою стороною?

так SGS, BV або інша узгоджена третя сторона перевірка може бути організована відповідно до обсягу перевірки, зазначеного в контракті на закупівлю.
