Призначений для навісних стін, баз важкого обладнання та критичної інфраструктури. Виготовлений за допомогою різання з ЧПУ та передових антикорозійних технологій.
Основна функція вбудованої сталевої пластини зосереджена на трьох ключових областях позиціонування, що є критичним носієм для з’єднання основної конструкції будівлі з допоміжними конструкціями:
Концентратор передачі навантаження
Витримує власну вагу, вітрове навантаження та вібраційне навантаження допоміжних компонентів, таких як навісні стіни. Рівномірно передає розподілені навантаження на основну бетонну конструкцію, щоб уникнути пошкодження від локальної концентрації напруги.
Довідка по установці
Покладається на точне позиціонування на етапі попереднього вбудовування, щоб забезпечити фіксоване посилання для наступних опор. Забезпечує регулярне розташування та точність встановлення, що значно скорочує вторинну обробку на місці.
Гарантія структурної стабільності
Утворює міцну цілісну структуру за допомогою бетонної заливки, підвищуючи стабільність з’єднання між зовнішніми компонентами та основною конструкцією. Покращує здатність проти перекидання та антивібрації.
Технічні характеристики
| Категорія специфікації | Технічні параметри | Детальні показники | Специфікація адаптації |
|---|---|---|---|
| Базовий розмір | Нормальна специфікація | Довжина/ширина: 200 × 200 мм ~ 600 × 600 мм; товщина: 8 мм ~ 20 мм | 200×200×8 мм для легкої скляної перегородки; 600 × 600 × 20 мм для важкої навісної стіни |
| Спеціальний розмір | Будь-яка довжина та ширина (макс. ≤1000×1000 мм), товщина (мін. ≥5 мм) | Адаптується до індивідуальних вимог навісних стін спеціальної форми | |
| Допуск на розмір | Допуск на контурний розмір | ±0,5 мм (звичайний), ±0,2 мм (клас точності) | Рівень точності адаптується до висотних навісних стін, які вимагають надзвичайно високої точності |
| Точність розташування отвору | Допуск між центрами отвору ≤±0,2 мм, діаметр отвору ±0,1 мм | Забезпечує точне з’єднання встик за допомогою болтів кронштейнів для стін | |
| Властивості матеріалу | Основний матеріал | Вуглецева сталь: Q235B, Q345B; Нержавіюча сталь: 304, 316 | Q345B для великих навантажень; Нержавіюча сталь 316 для прибережного високосольного туману |
| Механічна властивість | Основна сила | Міцність на вигин: Q235B ≥ 235 МПа, Q345B ≥ 345 МПа; Міцність на зсув ≥ 120 МПа | Забезпечує стійкість конструкції при передачі навантаження |
| Обробка поверхні | Антикорозійний процес | Гаряче цинкування (≥80 мкм), фторуглеродне напилення (≥40 мкм), дзеркальне полірування | Гаряче оцинковане для зовнішньої стійкості до корозії; дзеркальна поліроль для внутрішнього оздоблення |
| Технологічні вимоги | Процес формування | плазмове різання з ЧПУ, прецизійне штампування; висота зварного шва ≥8 мм, відсутність пор/тріщин | Забезпечує рівність плити (≤1 мм/м), покращуючи адгезію з бетоном |
Основні переваги: висока точність, міцність і адаптивність
Ця вбудована сталева пластина суворо контролює допуск розміру в межах ±0,5 мм і точність отвору під болт ≤±0,2 мм. Він точно з'єднується зкронштейни для шторта інші компоненти. Завдяки використанню преміальних матеріалів, таких як Q345B і нержавіюча сталь 304/316, міцність на вигин досягає ≥345 МПа. Поверхня проходить професійну обробку, як-от гаряче цинкування, із стійкістю до сольових бризок ≥1000 год. Ми підтримуємо повне налаштування розміру, розташування отворів і обробки поверхні відповідно до суворих вимог до проекту B2B.
Сценарії застосування та перевірені випадки

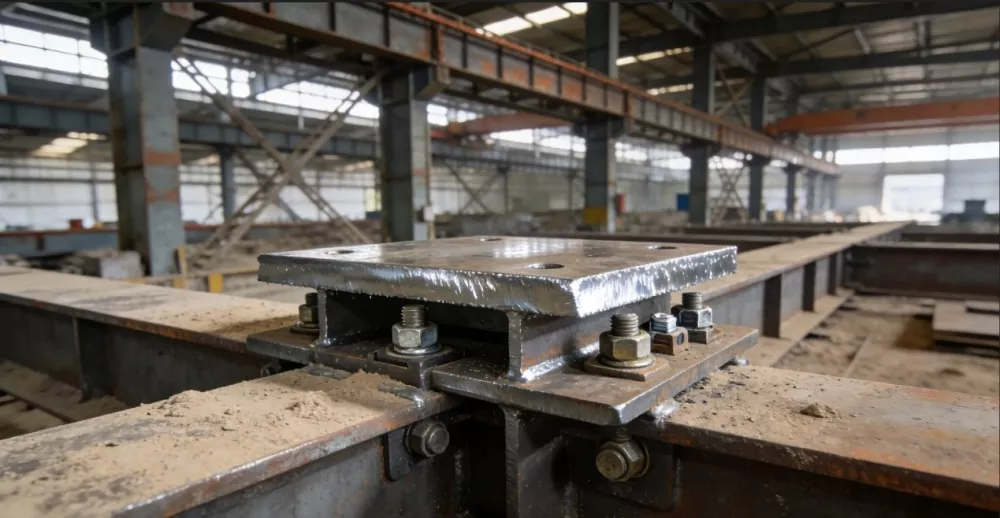

У проекті використовувалися потовщені вбудовані сталеві пластини, щоб стабільно витримувати навантаження 50-тонної підкранової балки. Матеріали та обробка поверхні були налаштовані відповідно до умов високої запиленості та високої вологості на об’єкті важкої промисловості, забезпечуючи довгострокову безпеку експлуатації.

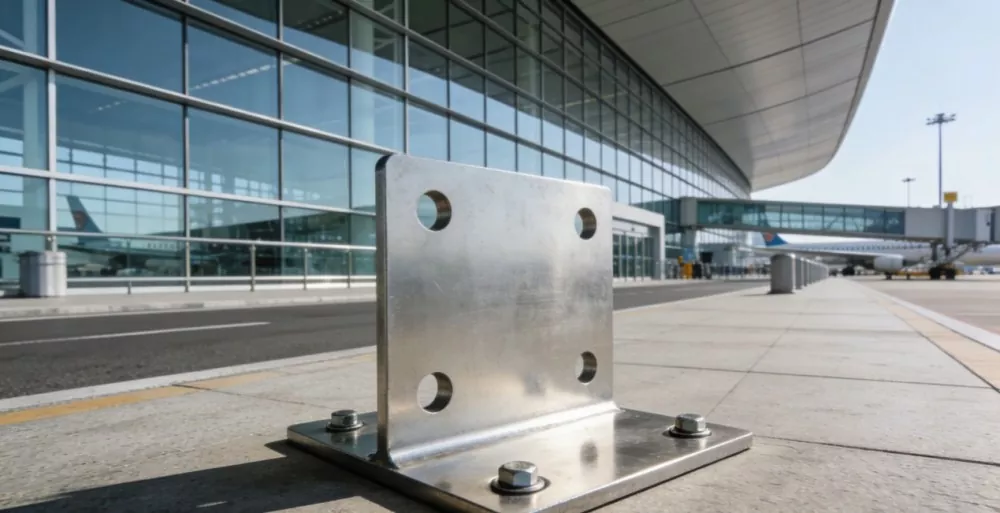

304 вбудовані пластини з нержавіючої сталі були використані для з’єднання навісної стіни зі сталевою конструкцією. Це забезпечило рівність навісної стіни з великим прольотом і чудову стійкість до погодних умов, відповідаючи суворим стандартам якості основнихпроект транспортного вузла.

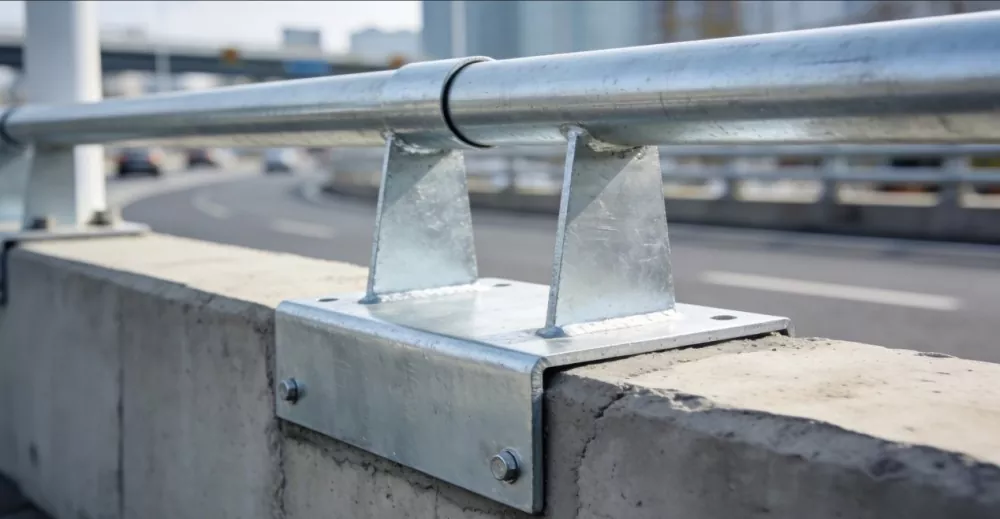

Для огорож естакад було використано гарячеоцинковані пластини, що підвищили ефективність передачі навантаження. Плити не показали явної корозії під час дощу, що значно скоротило період будівництва та забезпечило довговічність муніципальної інфраструктури.
Наші промислові переваги
Компанія Tianjin Shunchen Industrial Co., Ltd., заснована в 2014 році, має штаб-квартиру в промисловій зоні Daqiuzhuang. Як підприємство комплексного промислового ланцюга ми об’єднуємо глибоку обробку сталі, гаряче цинкування, складування та імпорт/експорт.
З річною виробничою потужністю, що перевищує 450 000 тонн, і обсягом випуску майже 2 мільярдів юанів, ми маємо значні переваги в галузі вбудованих сталевих листів. Покладаючись на повну інтеграцію промислового ланцюга, наша база пропонує достатні виробничі потужності, готові запаси, швидке реагування на постачання та контрольовані витрати. Як азавод-прямий постачальник, ми пропонуємо конкурентоспроможні ціниоптові замовленнята індивідуальні рішення. Перевірте нашСертифікація ISO 9001для забезпечення якості.
Часті запитання
Який типовий час виконання для оптових замовлень вбудованих сталевих пластин?
Для стандартних специфікацій на складі час виконання зазвичай становить 7-15 днів. Для індивідуальних розмірів, конкретних матеріалів (наприклад, нержавіюча сталь 316) або спеціальної антикорозійної обробки виробничий цикл зазвичай становить 20-30 днів, залежно від кількості замовлення. Точний графік доставки ми надамо після підтвердження замовлення.
Чи можете ви виготовляти таблички за індивідуальними кресленнями?
Так, точно. Ми підтримуємо послуги OEM і ODM. Ви можете надати креслення CAD (DWG, DXF, STEP) або фізичні зразки. Наша технологія різання з ЧПУ та лазерного свердління гарантує, що ваші власне розташування отворів і розміри пластин відповідають точності ≤±0,2 мм.
Як ви забезпечуєте якість зварювання для застосувань із великим навантаженням?
Ми використовуємо вдосконалені автоматизовані процеси зварювання з висотою шва ≥8 мм і гарантуємо відсутність пор або тріщин. Кожна партія проходить суворий неруйнівний контроль (NDT) і дефектоскопію. Наш рівень кваліфікації зварних швів постійно досягає 99,9%, що ефективно відповідає великим навантаженням і особливим вимогам промислових установок.
Яка обробка поверхні рекомендована для зовнішніх і прибережних проектів?
Для загального зовнішнього використання ми рекомендуємо гаряче цинкування (товщина цинкового покриття ≥80 мкм), яке забезпечує чудові антикорозійні властивості. Для прибережних середовищ із високим вмістом соляного туману ми настійно рекомендуємо використовувати матеріал з нержавіючої сталі 316 у поєднанні з щільним цинковим покриттям або спеціальним фторвуглецевим напиленням для забезпечення максимальної довговічності.
Чи можете ви надати сертифікати матеріалів і звіти про випробування?
так Ми надаємо вичерпну документацію щодо якості з кожною поставкою, включаючи сертифікати випробування млинів (MTC), звіти про випробування механічних властивостей (міцність на вигин і зсув) і звіти про випробування соляного туману. Це забезпечує плавне митне оформлення та відповідає суворим вимогам до міжнародних будівельних проектів.
Запитайте пропозицію для вбудованих сталевих пластин
Надішліть нам свої креслення, необхідну марку матеріалу, розміри плити та антикорозійні характеристики. Наша команда інженерів розгляне ваш проект і надасть конкурентоспроможну пропозицію безпосередньо на заводі.
