Високоміцні атмосферостійкі несучі конструкції для міських балконів, терас дач і коридорів квартир. Завдяки гарячому цинкуванню, швидкому модульному монтажу та настроюваним кутам нахилу.
- Рівень 12 Опір вітру
- ≥ 500 год Тест NSS
- 0-30° Регульований нахил
- 20+ років Термін служби

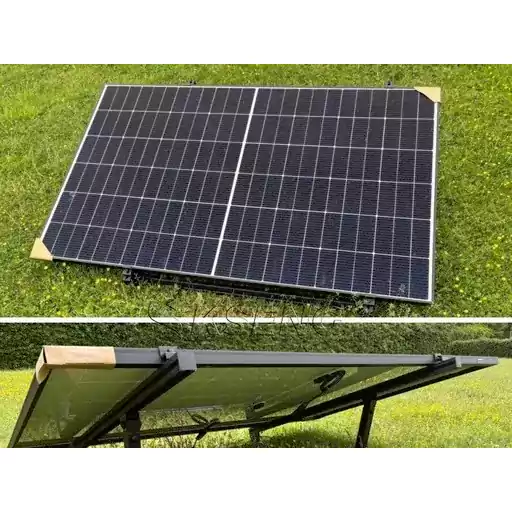

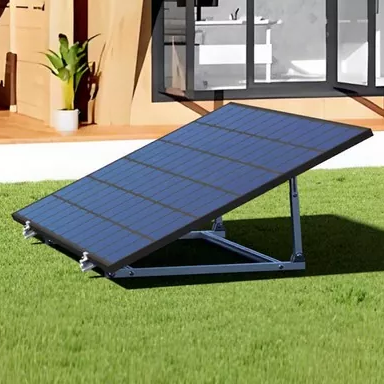

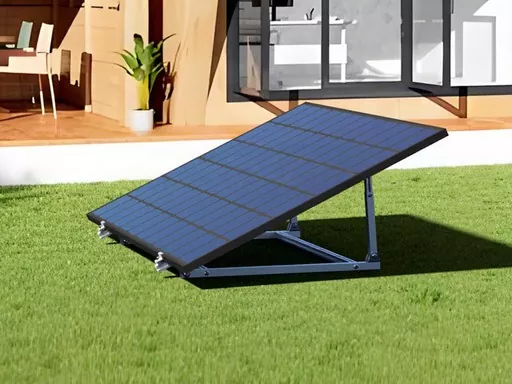

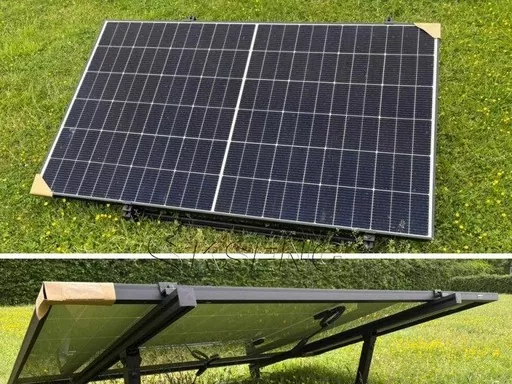

Наш балконний фотоелектричний кронштейн Shunchen — це спеціалізований допоміжний компонент, незалежно розроблений для балконних розподілених фотоелектричних систем. Виготовлений із використанням високоякісної вуглецевої сталі (Q235B і Q355B) як основного матеріалу, він обробляється за допомогою різання з ЧПУ, точного зварювання та гарячого цинкування, антикорозійної обробки. Ознайомтеся з нашим повним асортиментомфотоелектричні опоридля інших монтажних рішень.
Як професійний виробник фотоелектричних кронштейнів, ми контролюємо весь процес від вибору сировини до доставки готової продукції. Конструкція кронштейна розроблена науково відповідно до планування балкона та ваги фотоелектричних модулів, поєднуючи високу міцність, що несуть навантаження, і довгострокову антикорозійну здатність.
Основні переваги
Чудова стійкість до навантажень і вітру
Основна балка та діагональні розкоси розроблені для спільної роботи. Він може перевозити один фотоелектричний модуль потужністю понад 500 Вт, зі ступенем стійкості до вітру до рівня 12 і стійкістю до снігового навантаження ≥0,5 кН/㎡, зберігаючи стабільність конструкції навіть під час сильних тайфунів і хуртовин.
Довготривала стійкість до корозії
Оброблений за допомогою повністю автоматичного процесу гарячого цинкування, рівномірна товщина покриття Balcony PV Bracket становить ≥85 мкм. Він пройшов випробування на згинання на 180° без відшаровування, а тривалість випробування NSS становить ≥500 годин, забезпечуючи термін служби понад 20 років для зовнішньої установки.
Швидке та просте встановлення
Модульна конструкція дозволяє здійснити попередню збірку перед доставкою. Зварювання на місці не потрібно; кріплення можна завершити гайковим ключем. Один комплект може бути встановлений 1-2 людьми протягом 2 годин, що значно скорочує трудовитрати та цикли будівництва.
Гнучка настройка та сумісність
Ми налаштовуємо розміри та кути відповідно до різних макетів балконів і характеристик фотоелектричних модулів. Він підтримує регулювання кута нахилу 0-30°, щоб максимізувати ефективність прийому сонячної енергії для ваших конкретних умов на місці.
Технічні характеристики
| Параметр Категорія | Специфічні показники |
|---|---|
| Основний матеріал | Q235B, Q355B (нержавіюча сталь налаштовується) |
| Виробничий процес | Різання з ЧПУ + точне зварювання + гаряче цинкування |
| Виконавчі стандарти | GB/T 3323-2019 (Якість зварювання), GB/T 13912-2020 (Гаряче цинкування) |
| Механічні властивості | Номінальне навантаження ≥50 кг/㎡; Ступінь вітростійкості ≥Рівень 12; Стійкість до снігового навантаження ≥0,5 кН/㎡ |
| Технічні характеристики кронштейна | Головний промінь: довжина 1000-2000 мм, ширина 80-150 мм, товщина 2,0-3,0 мм; Діагональна розтяжка: 500-1000 мм; Діаметр труби: 30-50 мм |
| Параметри цинкування | Товщина покриття ≥85 мкм; Відсутність відшаровування після згинання на 180°; Тест NSS ≥500 годин |
| Сумісні модулі | Основні фотоелектричні модулі (потужність: 300-550 Вт; розмір: в межах 1600×1000 мм) |
| Кут нахилу | Ручне регулювання 0-30° |
| Методи встановлення | Кріплення огорожі / розпірний болт (підходить для бетону, сталевої конструкції) |
Кейс проекту: міська житлова громада
Ми поставили індивідуальні кронштейни (головний промінь 1500 × 100 × 2,5 мм, кут нахилу 15 °) для 500 домовласників у новій громаді в поєднанні з фотоелектричними модулями 450 Вт. При монтажі притискного огорожі конструкція балкона не була пошкоджена, а ефективність монтажу зросла на 50%. Після 1 року зовнішньої перевірки немає іржі чи деформації, а виробництво електроенергії залишається стабільним.
Чому варто вибрати Shunchen?
| Вимір порівняння | Стандартні аналогічні виробники | Shunchen (Наша компанія) |
|---|---|---|
| Структурний дизайн | Зварювання сталі універсального профілю, низька стабільність. | Ексклюзивна механічна конструкція, головна балка + спільний підшипник діагональних розкосів. |
| Антикорозійний процес | Холодне цинкування, тонке покриття, NSS тест лише 200 годин. | Повністю автоматичне гаряче цинкування, покриття ≥85 мкм, тест NSS ≥500 годин. |
| Налаштування | Тільки звичайні розміри, цикл 10-15 днів. | Індивідуальне планування балконів, креслення протягом 72 годин. |
| Гарантія поставки | Недостатній запас, нестабільна доставка. | Власний склад, оптові замовлення доставляються протягом 7 днів. |
| Допоміжні послуги | Надавати тільки продукти. | Розробка схеми монтажу, технічне керівництво на місці, цілодобова реакція після продажу. |
Сертифікати та гарантія якості
Як виробник, який зосереджується на дослідженнях і розробках фотоелектричних кронштейнів, ми суворо контролюємо якість і надаємо гарантії повного ланцюга. Ми маємо сертифікат ISO 9001 «Управління якістю» та ISO 14001 «Управління навколишнім середовищем». Продукція відповідає національним технічним стандартам, і ми надаємо стороннім SGS звіти про механічні та антикорозійні випробування.
На наших виробничих лініях використовується повністю автоматичне різання та зварювання з ЧПУ з оперативним виявленням дефектів. У процесі цинкування використовується моніторинг температури цинкової ванни в реальному часі. Кожна партія проходить моделювання несучої навантаження, перевірку товщини покриття та перевірку якості поверхні. Перевірте нашсертифікатидля отримання додаткової інформації.
Часті запитання
Яка максимальна несуча здатність балконного фотоелектричного кронштейна?
Основна балка зі звичайного матеріалу Q355B (1500 × 100 × 2,5 мм) може стабільно нести один фотоелектричний модуль потужністю 550 Вт із номінальним навантаженням ≥50 кг/м². Він відповідає вимогам рівня стійкості до вітру 12 і снігового навантаження 0,5 кН/м². Ми надаємо професійні консультації щодо вибору виходячи з ваги вашого модуля.
Як правильно вибрати кронштейн для різних планувань балкона?
Для еркерних балконів краще використовувати затискні кронштейни для огорожі (свердління не потрібне); для заглиблених або вузьких балконів настінні кронштейни економлять простір; для кутових балконів L-подібні нестандартні кронштейни збільшують простір. Ми надаємо оптимальну схему на основі вашого креслення розмірів балкона.
Чи можете ви забезпечити електростатичне напилення замість гарячого цинкування?
так За умовчанням ми використовуємо гаряче цинкування (≥85 мкм) для чудової стійкості до корозії. Ми також можемо налаштувати електростатичне напилення на вимогу, підтримуючи різні кольори відповідно до зовнішнього вигляду будівлі.
Чи підтримуєте ви заводські інспекції та логістику для оптових замовлень?
Абсолютно. Для замовлень понад 100 комплектів ми запрошуємо клієнтів на нашу фабрику для перевірки якості на місці. Ми також надаємо ексклюзивну координацію логістики, щоб забезпечити безпечну та вчасну доставку кронштейнів на місце вашого проекту.
